Тренажер для руки после инсульта - "Машинка". Разработка кисти и пальцев и предплечья

Назначение

Тренажер «Машинка» предназначен для:

• сознательной тренировки мышц разгибателей ладони и пальцев в режиме напряжение-расслабление,
• улучшения подвижности локтевого и плечевого суставов.
• Улучшает координацию и повышает объем движений руки.
• Улучшает кровообращение.

Тренажер «Машинка» имеет инерционное движение, в отличие от кубиков, пирамидок и других игрушек, используемых для восстановления мелкой моторики после инсульта.

Работа на тренажере осуществляется за счет сознательных мышечных усилий, в отличие от тренажеров для пассивной разработки руки, например тренажера "Бутон".

Устройство

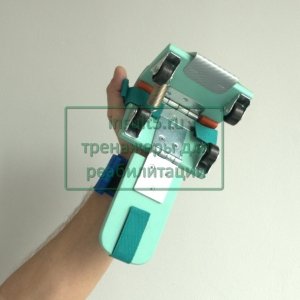

Тренажер «Машинка» состоит из двух рабочих и одной вспомогательной пластин, пружинного механизма, стопора, четырех роликов и двух застежек на липучках для кисти (ладони) и предплечья.
Все пластины соединены между собой с помощью шарниров. На рабочих пластинах соосно расположены по два ролика.

Ролики обеспечивают качение тренажёра по опорной поверхности стола.
Рабочие пластины предназначены для установки пальцев и ладони в рабочее положение.
Вспомогательная пластина предназначена для фиксации предплечья.
Застежки-липучки фиксируют ладонь и предплечье.

Пружинный механизм закрепленный между рабочими пластинами препятствует раскрытию руки в исходном положении, а при нажатии на них оказывает сопротивление раскрытию ладони и включает в работу мышцы предплечья, отвечающие за раскрытие ладони.
Тренажер эргономичен – учтены различные размеры руки.

При максимальном раскрытии ладони рабочие поверхности упираются в стопор, который препятствует перераскрытию ладони.

Диапазон изменения угла раскрытия от 90 до 180 градусов.

Инерционное движение возможно только при задействовании мышц разгибателей, иначе тренажер не будет двигаться (если на тренажер не надавить слегка, то он не сможет двигаться по поверхности).

Нажатие на тренажер возможно производить поврежденной, здоровой и двумя руками.

Упражнения

Тренажером «Машинка» необходимо заниматься:

• здоровой рукой,
• рукой, парализованной после инсульта
• обеими руками (здоровая помогает больной двигаться).

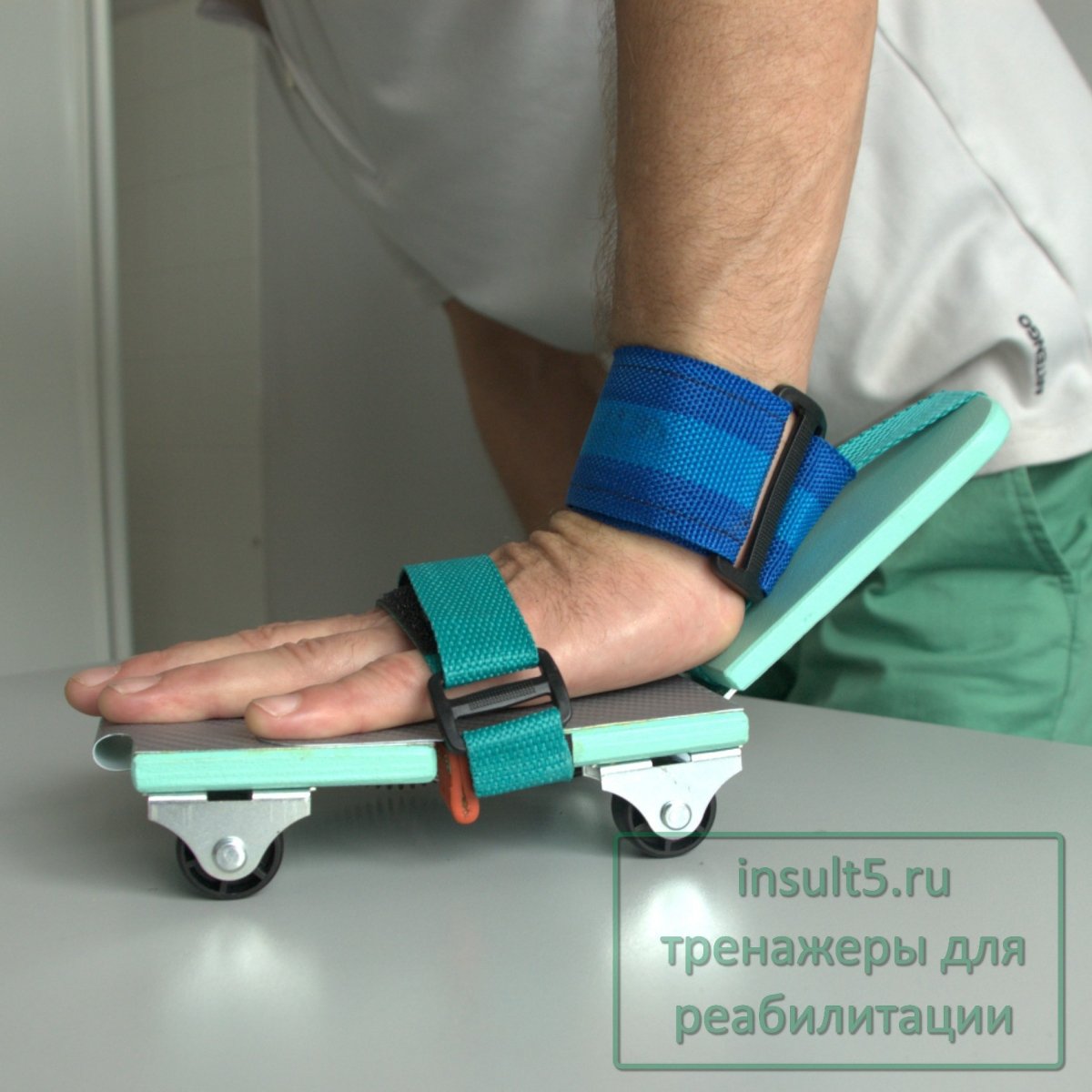

Рука помещается в тренажер и фиксируется застежками липучками. Ладонь должна плотно прилегать к поверхности рабочей пластины.

Тренажер ставится на плоскую горизонтальную поверхность (стол) ладонью вниз на четыре опорных колеса. В дальнейшем, по мере улучшения навыков возможно использовать вертикальную поверхность (стену) для тренировки.

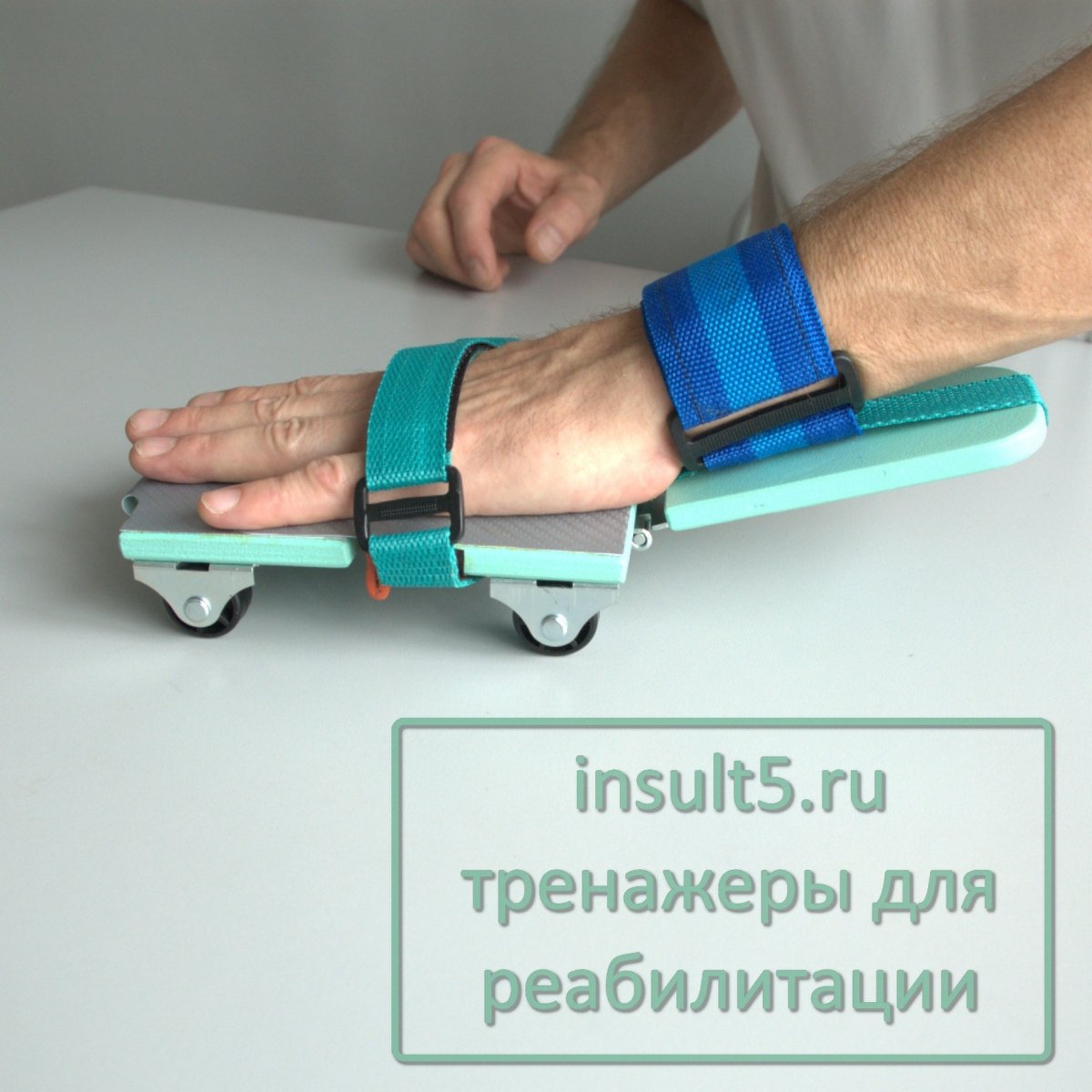

А). Больной ритмично давит одной или двумя руками на рабочие пластины, стараясь привести их в положение, параллельно опорной поверхности (достичь угла 180 градусов между ними).

(!) Важно сознательно держать ритм и амплитуду, постепенно увеличивать количество повторений.

Б). Больной нажимает на тренажер, разводя рабочие пластины до угла 180 градусов и катает тренажер одной рукой или двумя руками в различных направлениях на плоской рабочей поверхности (по столу, по стене).

(!) Важно научиться сознательно выбирать траекторию движения. Контролировать скорость и плавность движения. Достигать максимальных амплитуд. По мере развития двигательных навыков и координации важно усложнять и разнообразить траектории движения.

Занимаясь здоровой рукой активируется двигательный навык - мозг понимает: «Как это делается».
Движение больной рукой в начале занятий может быть совсем слабым, но тренажер начнет двигаться, даст минимальную нагрузку на разгибатели. При катании потащит руку за собой давая возможность осознанного движения.

Как заниматься

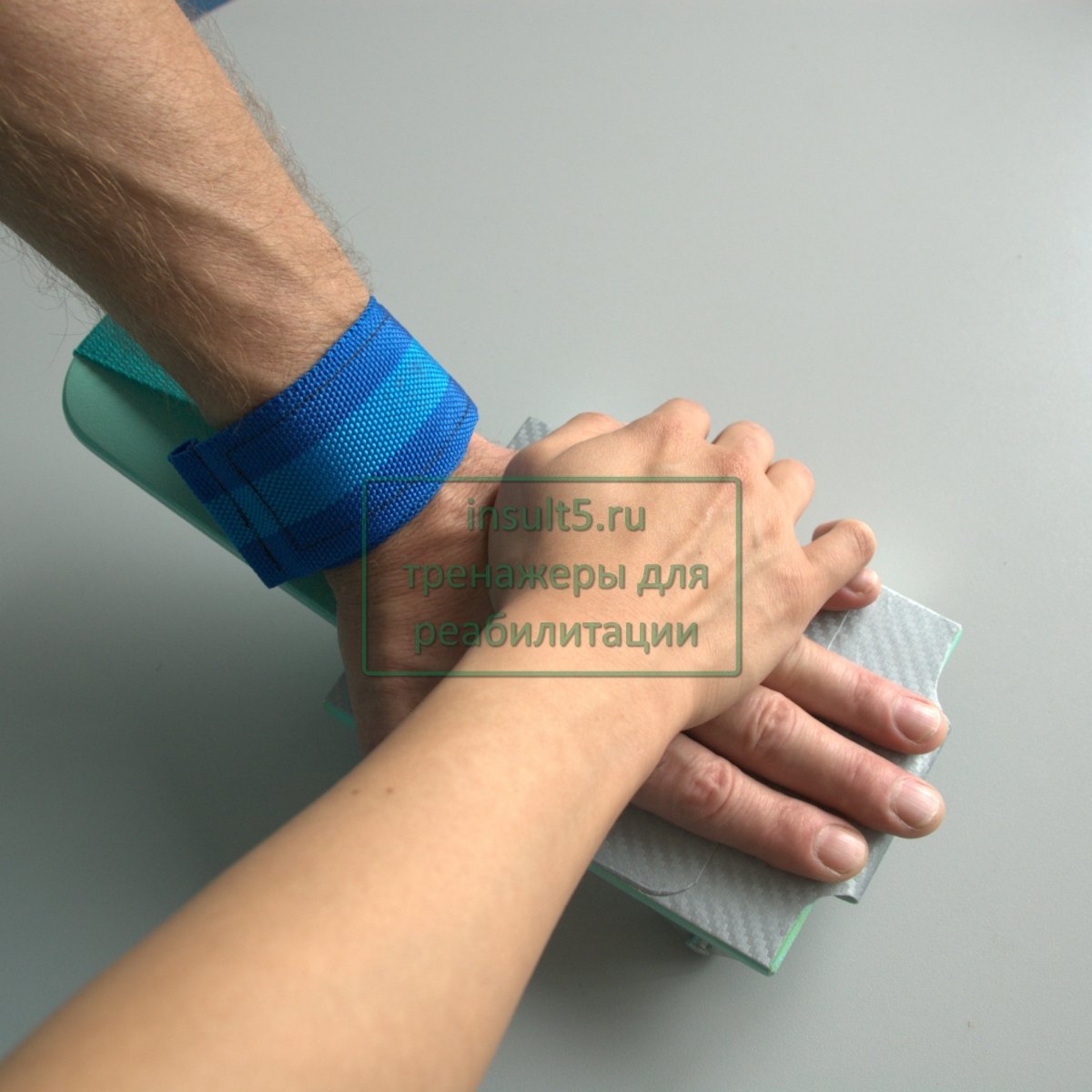

Здоровая рука накладывается поверх установленной в тренажере поврежденной руки и облегчает раскрытие ладони на тренажере.

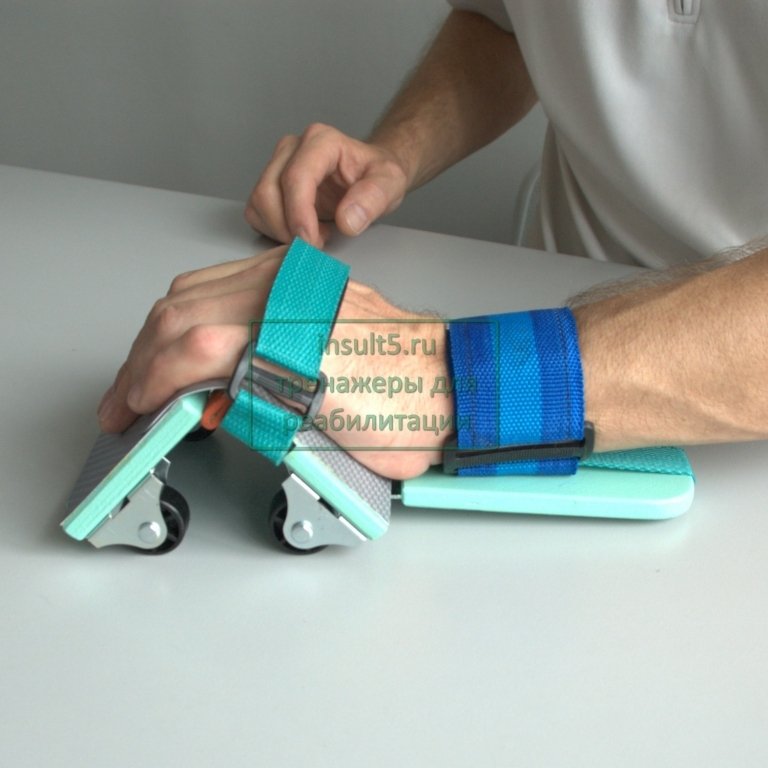

В исходном положении угол между платформами 90 градусов. Ладонь и предплечье надежно и удобно фиксируется на тренажере при помощи застежек-липучек.

Опора на четыре колеса позволяет сознательно изменять направление движения тренажера. При этом задействуются различные мышцы и суставы руки участвующие в движении, в том числе мышцы плечевого пояса. Также нагружаются мышцы пресса.

Усилие разгибателей отслеживается по изменению угла между рабочими пластинами тренажера. А также по изменению частоты и времени выполнения упражнений.
